| 产品特性：3d扫描 | 是否进口：否 | 产地：德国 |
| 品牌：ZEISS | 型号：ATOS 5 for Airfoil | 测量精度：高 |
| 加工定制：否 | 类型：蓝光无损3d扫描仪 | 扫描方式：激光 |
| 光源：LED | 量测范围[mm?]：100 x 70 - 400 x 300 | 工作距离[mm]：530 |
| 单次扫描坐标点：12million | 设备尺寸[mm]：550 x 320 x 200 | 作业温度：+5 ℃ to 35 ℃ |

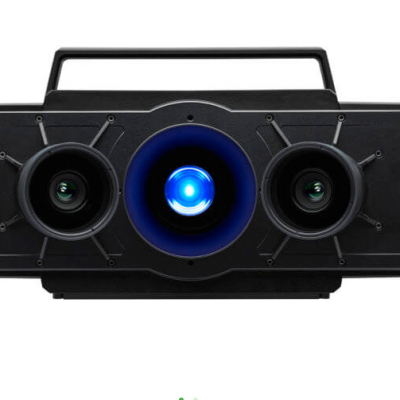

ATOS 5 for Airfoil 专为航太量身打造的精/密三维扫描仪 ATOS 5 for Airfoil 三维扫描仪创新技术 优化的工作距离 精/确扫描零件极小细节，提供超/高资料品质 高稳定性 自动化高速扫描 独/特软件功能 高效辅助叶片截面检测 ATOS 5 for Airfoil 三维扫描仪 特性 捕捉零件极小细节，提供高/精/度测量资料 *** gom ATOS 5 for Airfoil 蓝光三维扫描仪测量头，为满足航太的叶片检测需求而研發，其工作距离短，能复盖的最小测量面积为100×70 mm?，其在短时间内能摄取零件极小细节的高/精/度三维测量资料。 GOM 高速扫描技术 ATOS 5 for Airfoil 蓝光扫描仪优化后更适合小面积测量范围的工作距离，同时拥有极高的系统运行稳定性， GOM 高数据质量提升检验效率 加快检测制程 GOM ATOS 5 for Airfoil 3D扫描仪可测量产品以及检测出产品维护修整所需的高/精/度细节资料，并显着缩短测量的时长。快速的测量速度是ATOS 5 for Airfoil的优势，其单次扫描时间***可至0.2秒，完成整个叶盘三维扫描，仅需花费1小时；而风机叶片的整体三维扫描，20分钟内即可完成。 获取质量的数据 GOM ATOS 5 for Airfoil 3D扫描仪提供全域的高/精/度资料，用于实现风机叶片、涡轮叶片、叶盘和导向叶片（NGVs、OGVs、IGVs）的全部製程和品质控制。测量精/度和零件边缘的高解析度，在涡轮叶片测量中尤其重要，该测量头获取的高品/质资料，可充分满足工业应用之所需。 ATOS 5 for Airfoil 三维扫描仪叶片检测功能 GOM 软件提供全套完整的叶片检测功能。检测原则包括标准检测原则和自订检测原则，用于满足不同工作标准和叶片类型。用户可使用自订检测原则(UDIP)，建立高效、快速、标准化的叶片截面检测流程。 表面比较 GOM软件能显示实体与CAD或主网格之间的表面偏差。表面比较通常用于新品研發阶段及零件生产过程中的问题检测。在GOM软件中，透过多次与CAD的拟合或RPS对齐，可对零件表面进行比较。此强大的功能，可显示传统检测方法无法提供的产品细节。 边缘点和边缘圆 GOM软件提供边缘点创建这标准检测功能，边缘点以叶片前缘或后缘上的中弧线穿透点，以及叶片进气边和出气边创建。软件专业参数允许沿中弧线移动边缘点。边缘圆也由软体自动生成，并在叶片前缘或后缘生成元素。 厚度检测 叶片的厚度检测是软件的另一个标准功能。系统在跳出的对话方块中显示一个参考距离值，并在该参考距离处检测边缘厚度。软件还支援沿中弧线偏置任一个参考距离并在该处检测边缘厚度。传统的厚度检测仅能透过图纸上的预定义呈现。此外，软件还可根据叶盆和叶背之间的距离或内接圆得出叶片厚度值。 形状及位置检测 GOM软件可灵活评估叶片形状及位置，以满足终端使用者需求。实际截面资料评估可透过Chebyshev、Gaussian或公差拟合进行比较。此外该软件能够比较不同叶片截面区域间的公差结果。
为手动化和自动化应用提供更高/精/度的测量资料。
从风机叶片、涡轮叶片、叶盘及滚筒、导向叶片（NGVs、OGVs、IGVs）到动力传动系统，
通过全场三维测量资料，ATOS 5 for Airfoil 蓝光三维扫描仪能够提供完整可靠的生产品质，完全揭露零件的隐藏问题，
从而提高生产效率及品/质，加速后期的维护和维修过程。
